Ce que signifie « à poutres et 8 compartiments » pour cette semi-remorque

Ces deux termes décrivent deux choix d’ingénierie distincts, qui ont tous deux leur importance pour un distributeur de carburant.

À poutres signifie que la citerne est portée : la cuve repose sur un châssis en poutres en I soudées sur toute sa longueur, fabriqué en acier allié à faible teneur en carbone Q345B à haute résistance, dont les poutres principales sont soudées par le procédé automatique à l’arc submergé. La sellette d’attelage, les béquilles, les essieux et la suspension sont tous montés sur ces poutres. Les charges de roulage provenant de la route passent par le châssis puis sont transmises aux poutres, plutôt que de solliciter uniquement l’enveloppe de la citerne. La cuve peut être séparée du châssis si l’un ou l’autre doit être réparé.

Huit compartiments signifie que le volume de 45 000 litres est divisé par des cloisons internes en huit compartiments étanches. Chaque compartiment est fermé par son propre trou d’homme avec couvercle en alliage d’aluminium et équipé de sa propre vanne de fond pneumatique. Ainsi, le produit sortant du compartiment 3 n’a jamais été en contact avec celui du compartiment 7. C’est ce qui permet à une seule semi-remorque de livrer plusieurs qualités de produits, au lieu de transporter un seul produit.

Cette configuration est particulièrement adaptée aux marchés d’exportation, où un distributeur doit desservir plusieurs qualités de carburant, plusieurs sites clients et plusieurs points de comptage avec un seul véhicule et un seul conducteur.

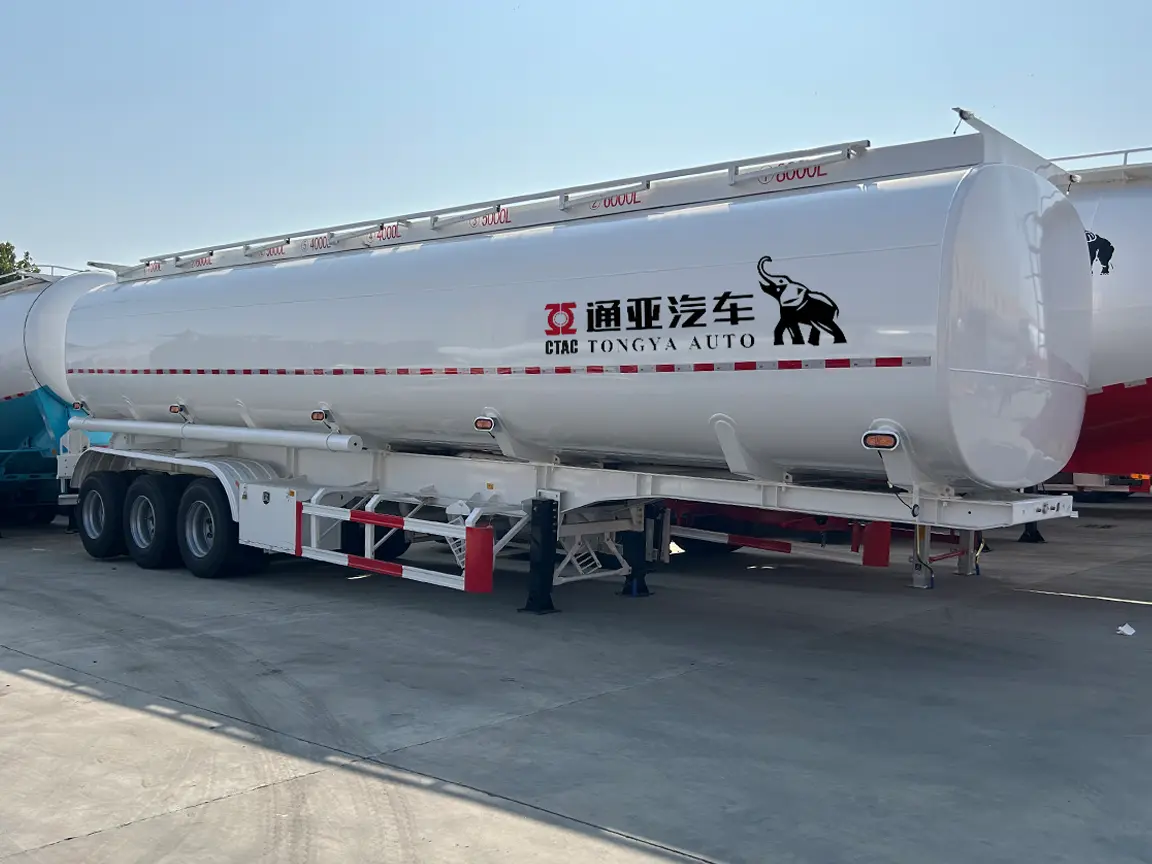

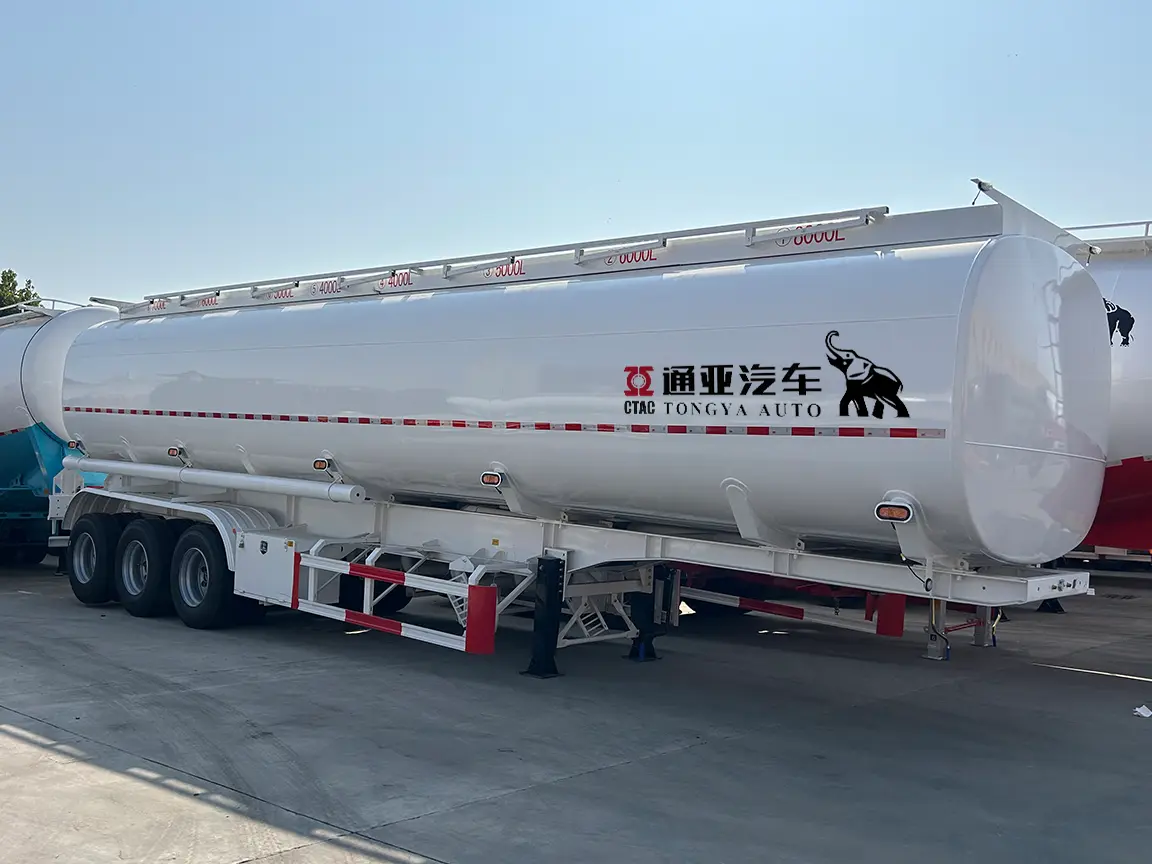

Semi-remorque citerne à carburant de 45 000 litres, à poutres, fabriquée par Tongya Automobile Co., Ltd. La cuve repose sur un châssis en poutres en I soudées, sur lequel sont montés les organes de roulement, la sellette d’attelage et les béquilles. Les repères de volume des compartiments figurent le long de la passerelle supérieure ; la répartition du volume entre les huit compartiments est définie sur le plan de commande.

Pourquoi une semi-remorque citerne à carburant à 8 compartiments est plus avantageuse qu’une cuve à quatre compartiments

Le nombre de compartiments est d’abord un choix commercial, avant d’être un choix de fabrication. Une cuve à quatre ou cinq compartiments convient à une exploitation avec un seul type de produit : un chargement, un point de déchargement. Une cuve à huit compartiments répond à un cycle d’exploitation différent.

• Plusieurs qualités de produits au cours d’un même trajet. Le diesel, l’essence, le kérosène ou le Jet A-1, les huiles lubrifiantes et les huiles hydrauliques peuvent être transportés ensemble, car chaque produit reste dans son compartiment étanche, doté de son propre trou d’homme et de sa propre vanne de fond.
• Des livraisons plus petites et plus fréquentes. Desservir huit dépôts agricoles, huit chantiers ou huit stations-service à partir d’un seul chargement réduit le nombre de trajets par tournée : le conducteur charge une fois et décharge huit fois.
• Aucune contamination croisée. La séparation est l’objectif même d’une cuve multicompartiment : les cloisons maintiennent les produits physiquement séparés. Le changement de qualité ne nécessite donc pas de nettoyer le compartiment précédent.
• Comptage et facturation par compartiment. Lorsqu’un client a besoin d’une quantité mesurée ou facturée différente selon le produit ou le site de réception, une configuration avec un compartiment par produit rend la séquence de chargement et de déchargement sans ambiguïté.
• Souplesse en charge partielle. Un distributeur peut ne remplir que les compartiments nécessaires pour la journée et laisser les autres vides, au lieu de transporter un volume inutilisé.

Un compromis à prendre en compte : davantage de cloisons signifie plus de structure interne et plus de vannes, et chaque cloison comporte une soudure qui doit résister pendant des années aux cycles de charge et aux mouvements du liquide. C’est l’une des raisons pour lesquelles le châssis à poutres convient bien à une cuve à huit compartiments — voir la section ci-dessous.

Caractéristiques techniques

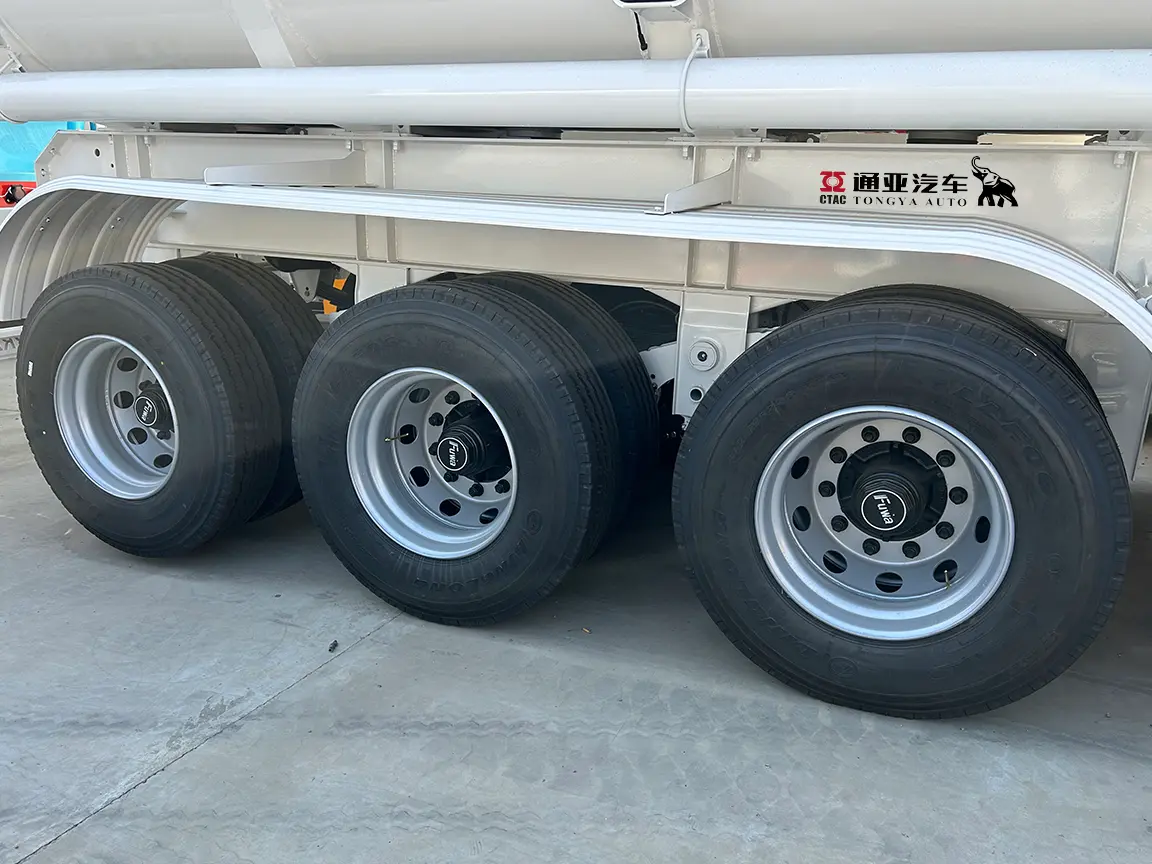

Organes de roulement de la semi-remorque de 45 000 litres : trois essieux de 13 tonnes en montage à roues jumelées, équipés de pneus 315/80R22.5 sur jantes 9.0-22.5 et montés sur le châssis à poutres soudées. Les essieux sont de marque FUWA ; les pneus, moyeux, chambres de frein et garde-boue sont des pièces courantes dans la plupart des marchés.

Le châssis à poutres et son rôle pour une cuve à huit compartiments

Une citerne à huit compartiments comporte sept cloisons internes. Chaque cloison est soudée sur toute sa circonférence à l’enveloppe, et constitue un point de concentration des contraintes. Sur une cuve sans châssis, qui supporte elle-même les charges, l’enveloppe reprend les efforts de flexion et de torsion du véhicule chargé. Les soudures des cloisons subissent donc l’ensemble des cycles de charge structurelle, ainsi que les mouvements du liquide qu’elles retiennent.

Sur cette semi-remorque, le cheminement des charges est différent. Le châssis en poutres en I Q345B, soudé par le procédé automatique à l’arc submergé, reprend les charges structurelles provenant de la sellette d’attelage, des béquilles et des supports de suspension, puis les répartit le long du cadre avant qu’elles n’atteignent le berceau de la citerne. La cuve est portée plutôt qu’intégrée au châssis : son enveloppe n’est donc pas l’élément structurel principal, et les soudures des cloisons n’ont pas à supporter à la fois le moment de flexion du véhicule et la cargaison.

Voici les avantages pratiques pour l’exploitant :

• Une durée de vie accrue de l’enveloppe et des cloisons en cas de kilométrage élevé, car l’enveloppe est moins sollicitée et le châssis limite les déformations de la cuve, qui restent faibles et régulières.
• Un meilleur comportement en charge partielle. Avec huit compartiments, la semi-remorque circule rarement à pleine charge dans les deux sens. Un châssis inférieur rigide, associé à un groupe arrière plus large de trois essieux, assure la stabilité de l’ensemble lorsque certains compartiments sont vides et les autres pleins.
• Une structure réparable. La citerne peut être séparée du châssis pour réparation, et un dommage au châssis inférieur ne compromet pas automatiquement la cuve.
• Des réparations familières. Les essieux, la suspension, les chambres de frein et les vannes sont des composants standards que les ateliers locaux connaissent déjà.

Le point à considérer : un châssis ajoute une tare que ne comporte pas une cuve sans châssis. Si votre charge utile est limitée par le poids plutôt que par le volume, cette pénalité est réelle et mérite d’être évaluée par rapport à une conception sans châssis. Si votre charge utile est limitée par le nombre de litres transportables par trajet, les gains de durabilité n’entraînent qu’un faible coût supplémentaire.

Essieux, pneus et organes de roulement

Les organes de roulement sont volontairement classiques, car une semi-remorque citerne à carburant dépendant de composants inhabituels est une semi-remorque qui reste immobilisée à l’atelier en attendant des pièces.

• Trois essieux de 13 tonnes (marque FUWA). Trois essieux répartissent le poids total sur six positions de pneus plutôt que quatre, ce qui réduit la charge portée par chaque essieu et chaque pneu, améliore l’équilibre du freinage et offre une plus grande marge pour atteindre le poids total autorisé de l’ensemble.
• Pneus 315/80R22.5 sur jantes 9.0-22.5, montés en roues jumelées sur chaque essieu. La semi-remorque est conçue pour cette dimension, qui figure parmi les dimensions de pneus de camion les plus largement disponibles en Asie, en Afrique, au Moyen-Orient et en Amérique latine. Le remplacement est donc rarement difficile à trouver.
• Béquilles TONGYA 28T et sellette d’attelage JOST de 2,0 pouces, les deux éléments qui déterminent l’attelage de la semi-remorque au tracteur. Les deux sont des références standard de catalogue.
• Suspension mécanique de série, avec une suspension pneumatique disponible pour les exploitations souhaitant réduire les chocs transmis à la cuve et maintenir une hauteur de caisse constante lorsque la charge varie.

Options et configuration

Tongya fabrique des semi-remorques citernes sur commande. La liste ci-dessous constitue donc un point de départ et non un catalogue fixe. Les éléments sont confirmés sur la fiche technique finale de chaque commande.

• Volume et répartition des compartiments — la configuration présentée ici, de 45 000 litres et 8 compartiments, peut être adaptée à la répartition des qualités de produits et à votre schéma de livraison.
• Matériau de la citerne — acier au carbone de série, avec des options en aluminium ou en acier inoxydable pour réduire la tare ou répondre aux exigences de compatibilité des produits.
• Suspension — mécanique de série, suspension pneumatique sur demande.
• ABS — en option.
• Pompage et comptage — des pompes auto-amorçantes ou à engrenages, ainsi que des compteurs-distributeurs à comptage simple, double ou à contrôle fiscal, peuvent être spécifiés pour le ravitaillement mobile.
• Marque des essieux — Tongya ou FUWA.
• Couleur et marquage — réalisés selon les exigences du client ; fabrication OEM disponible pour les distributeurs et les concessionnaires.
• Équipements propres au marché — vannes, protections et documents supplémentaires adaptés aux exigences du pays de destination.

Comment commander et quels renseignements nous transmettre

La configuration d’une semi-remorque citerne à carburant à 8 compartiments dépend de votre mode de livraison réel. Le devis est donc établi à partir des détails de votre exploitation plutôt que d’une liste de produits en stock. Transmettez-nous les renseignements suivants et nous vous communiquerons une spécification et un prix :

1. Volume total et répartition entre les huit compartiments — par exemple, 45 000 litres avec une répartition privilégiant les qualités de produits que vous transportez le plus souvent.
2. Produits transportés — essence, diesel, kérosène ou Jet A-1, lubrifiants, huiles alimentaires ou une combinaison de ces produits.
3. Configuration de déchargement — besoins en pompage et en comptage, et nécessité d’un remplissage par le haut, d’un chargement par le bas ou des deux.
4. Quantité, port de destination et Incoterms — FOB, CFR ou CIF. Paiement par T/T ou L/C.
5. Sellette de votre tracteur — sellette de 2,0 ou 3,5 pouces.
6. Pays de destination, afin que nous confirmions les équipements et documents propres au marché concernés.
